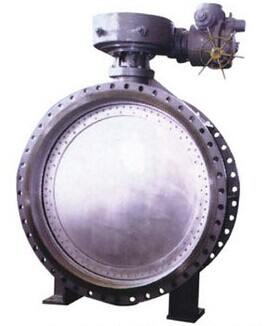

電動真空蝶閥
產品型號： DK941X
產品口徑： DN300-3000
產品壓力： 1.0-4.0MPa
產品材質： 鑄鋼、不銹鋼等
制造標準：中國GB、機械部JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。
本閥適用于無腐蝕的飽和水蒸汽低真空管路上，作為閉路設備。該系列閥門密封型蝶閥，蝶閥兩端軸封處用0.25MPa的壓力密封，確保軸封處不泄漏。DS9D41X-2.5C型其結構為雙閥座形式，兩座之間以及軸端處均為橡膠瞇縫與壓力水（壓值0.25MPa）相結合形式密封。如用戶需要，可在閥體閉上加裝電熱裝置。
|
型號
|
DS9D41X-2.5C
|
DS9D41X-2.5C
|
|
公稱壓力（MPa)
|
0.25
|
0.25
|
|
試驗壓力（MPa)
|
強度試驗
|
0.4
|
0.4
|
|
密封試驗
|
0.275
|
0.275
|
|
工作壓力（MPa)
|
0.25
|
0.25
|
|
適用介質
|
無腐蝕飽和水蒸汽
|
|
適用溫度
|
≤120
|
≤200
|
|
真空淺漏率
|
≤6.67×10-2PaM3S-1
|
|
法蘭連接尺寸標準
|
GB25555～2556-81
|
|
壓力試驗標準
|
GB/T13927-92
|
